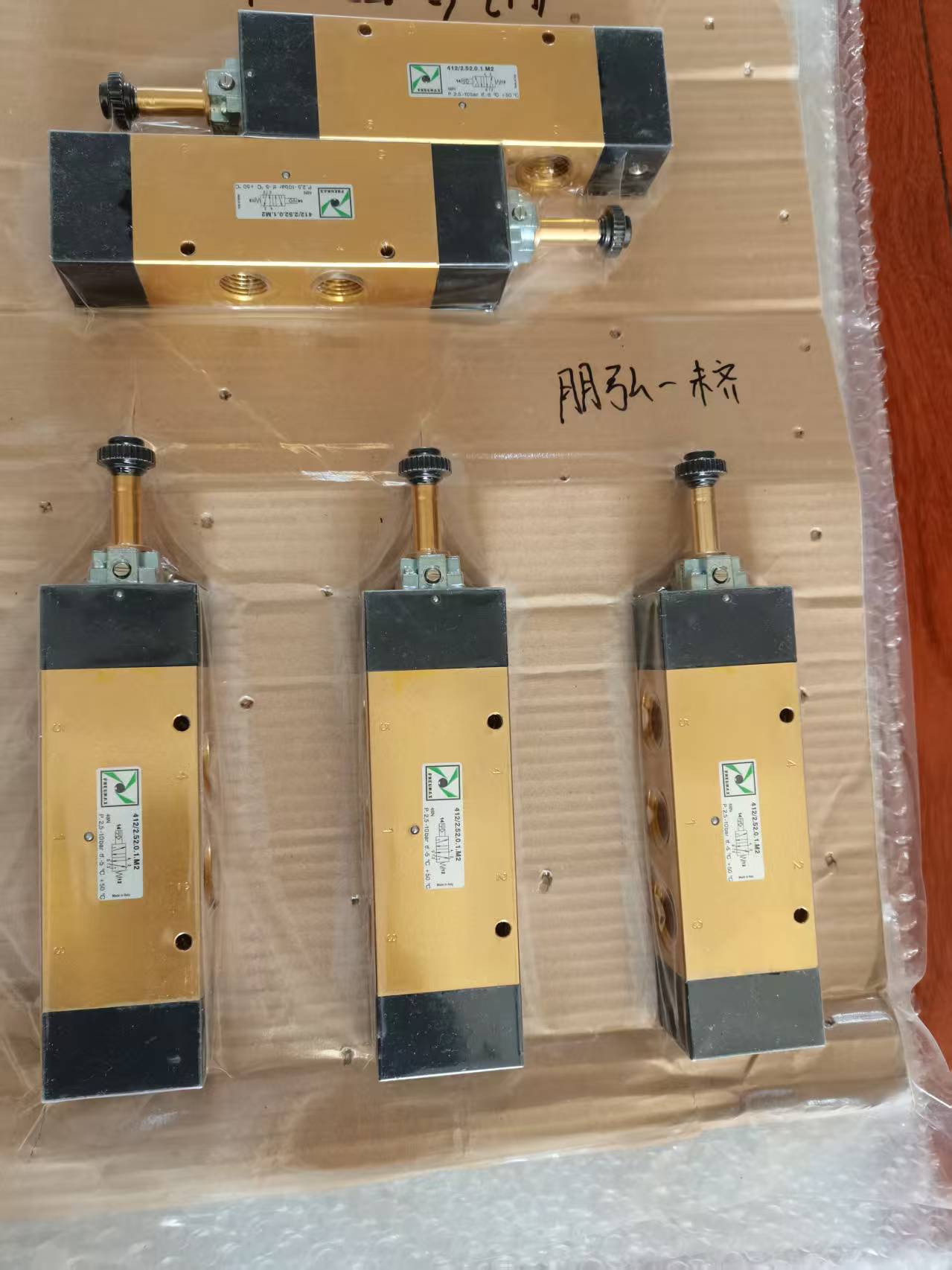

PNEUMAX 400 T400电磁阀,纽迈司400系列先导滑阀

Download the universal directory in PDF format
Product Details

产品描述

400系列与T400系列均为两级先导式平衡滑阀,是PNEUMAX主流气动换向阀,共用相同阀芯机能、流量曲线;核心差异是阀体材质:

l 400系列(金属款):阳极氧化铝阀体,坚固耐冲击,适合粉尘、户外、恶劣工况,支持ATEX防爆选配,规格覆盖G1/8、G1/4、G1/2、G1"

l T400系列(TECNO-ECO经济型):高强度工程塑料阀体,轻量化、性价比高,主打洁净室内自动化,规格仅G1/8(T488)、G1/4(T424),无大口径规格 平衡滑阀结构,不受气源压力波动影响;标配内先导,可切换外先导;机能丰富:3/2、5/2单电控/双电控、5/3三位(中封、中泄、中压),可单阀管式安装,也可组装汇流板阀岛,支持DIN导轨底座。

技术参数

l 接口规格 400:G1/8(488/1)、G1/4(424/1)、G1/2(412/2)、G1"(414/2) ;T400:G1/8(T488)、G1/4(T424)

l 阀芯形式:平衡式先导滑阀,压力不敏感

l 流量(6bar,Δp=1bar) G1/8:620 Nl/min G1/4:1050 Nl/min G1/2:3600 Nl/min G1:7500 Nl/min

l 工作压力:2.5~10 bar,最小先导压力2.5 bar

l 介质:过滤压缩空气,可无油润滑;如需润滑必须持续供油

l 温度范围:-5℃ ~ +50℃;防爆款-20℃~+40℃

l 阀体材质 400:阳极氧化铝 T400:高性能工程塑料

l 密封件:标准NBR,可选FKM氟橡胶

l 线圈规格: M9:24VDC(2W低功耗) M11:24VDC(3.8W) M56:24VAC|M57:110VAC|M58:230VAC

l 防护等级:IP65

l 电气接口:DIN43650插头

l 驱动方式:单电控弹簧复位、双电控自锁、气控

l 安装:独立底座、汇流板阀岛、DIN导轨底座(T400适配)

l 可选:手动操作按钮、ATEX防爆线圈、Safeline阀芯位置诊断款

应用场景

l 自动化流水线气缸换向,夹紧、举升、移栽、翻转机构

l 3C电子、包装、纺织、木工、石材机械气动回路

l 洁净室内批量项目、预算优先(选T400塑料款)

l 粉尘大、冲击、户外、要求长寿命(选400铝合金款)

l 多阀集成阀岛,集中供气控制

常用型号

400金属款 488/1.52.0.1.M9 (G1/8,5/2单电控弹簧复位,24VDC)

424/1.52.0.1.M9 (G1/4,5/2单电控弹簧复位,24VDC)

412/2.52.0.1.M9(G1/2 Compact) 414/2.52.0.1.M9(G1"大流量)



T400塑料款 T488.52.0.1.M9(G1/8,5/2单电控)

T424.52.0.1.M9(G1/4,5/2单电控)

T488.53.C.0.1.M9(5/3中封)

选型对比

项目

400系列铝合金款

T400系列塑料款

300系列直动微型阀

阀体

阳极氧化铝

工程塑料

铝合金微型直动

口径

G1/8~G1"

仅G1/8、G1/4

M5 / G1/8

抗冲击粉尘

优秀

一般,适合洁净环境

一般,信号阀

防爆

支持ATEX选配

无防爆版本

可选防爆

成本

中等

性价比高

低

流量

620~7500 Nl/min

620、1050 Nl/min

35 Nl/min

特点

重载恶劣工况,规格齐全

轻量化、阀岛集成友好

真空、先导信号

部分型号:

468.32.0.1.M2 468.52.0.1.M2

468.32.0.12.M2 468.52.0.12.M2

468.32.0.0.M2 468.52.0.0.M2

468.53.31.0.0.M2 468.53.32.0.0.M2 468.53.33.0.0.M2

468/1.32.0.1.M2 468/1.52.0.1.M2

468/1.32.0.12.M2 468/1.52.0.12.M2

468/1.32.0.0.M2 468/1.52.0.0.M2

468/1.53.31.0.0.M2 468/1.53.32.0.0.M2 468/1.53.33.0.0.M2

488.32.0.1.M11  488.32.0.1.M56  488.32.0.1.M57 488.32.0.1.M58

488.52.0.1.M11 488.52.0.1.M56 488.52.0.1.M57 488.52.0.1.M58

488.32.0.12.M11  488.32.0.12.M56  488.32.0.12.M57 488.32.0.12.M58

488.52.0.12.M11 488.52.0.12.M56 488.52.0.12.M57 488.52.0.12.M58

488.32.0.0.M11   488.32.0.0.M56   488.32.0.0.M57   488.32.0.0.M58

488.52.0.0.M11  488.52.0.0.M56  488.52.0.0.M57   488.52.0.0.M58

488.53.31.0.0.M11   488.53.31.0.0.M56   488.53.31.0.0.M57   488.53.31.0.0.M58

488.53.32.0.0.M11   488.53.32.0.0.M56   488.53.32.0.0.M57   488.53.32.0.0.M58

488.53.33.0.0.M11   488.53.33.0.0.M56   488.53.33.0.0.M57   488.53.33.0.0.M58

气路板 488.02  488.03 488.04 488.05 488.06 488.07 488.08 488.09 488.410 空位板 488.0

T488.32.0.1.M9  T488.32.0.1.M11  T488.32.0.1.M56  T488.32.0.1.M57  T488.32.0.1.M58

T488.52.0.1.M9  T488.52.0.1.M11  T488.52.0.1.M56  T488.52.0.1.M57  T488.52.0.1.M58

T488.32.0.1E.M9  T488.32.0.1E.M11  T488.32.0.1E.M56  T488.32.0.1E.M57  T488.32.0.1E.M58

T488.52.0.1E.M9  T488.52.0.1E.M11  T488.52.0.1E.M56  T488.52.0.1E.M57  T488.52.0.1E.M58

T488.32.0.12.M9  T488.32.0.12.M11  T488.32.0.12.M56  T488.32.0.12.M57  T488.32.0.12.M58

T488.52.0.12.M9  T488.52.0.12.M11  T488.52.0.12.M56  T488.52.0.12.M57  T488.52.0.12.M58

T488.32.0.12E.M9  T488.32.0.12E.M11  T488.32.0.12E.M56  T488.32.0.12E.M57  T488.32.0.12E.M58

T488.52.0.12E.M9  T488.52.0.12E.M11  T488.52.0.12E.M56  T488.52.0.12E.M57  T488.52.0.12E.M58

T488.32.0.0.M9  T488.32.0.0.M11  T488.32.0.0.M56  T488.32.0.0.M57  T488.32.0.0.M58

T488.52.0.0.M9  T488.52.0.0.M11  T488.52.0.0.M56  T488.52.0.0.M57  T488.52.0.0.M58

T488.32.0.0E.M9  T488.32.0.0E.M11  T488.32.0.0E.M56  T488.32.0.0E.M57  T488.32.0.0E.M58

T488.52.0.0E.M9  T488.52.0.0E.M11  T488.52.0.0E.M56  T488.52.0.0E.M57  T488.52.0.0E.M58

T488.53.31.0.0.M9 T488.53.31.0.0.M11   T488.53.31.0.0.M56   T488.53.31.0.0.M57  T 488.53.31.0.0.M58

T488.53.32.0.0.M9 T488.53.32.0.0.M11   T488.53.32.0.0.M56   T488.53.32.0.0.M57   T488.53.32.0.0.M58

T488.53.33.0.0.M9 T488.53.33.0.0.M11   T488.53.33.0.0.M56   T488.53.33.0.0.M57   T488.53.33.0.0.M58

T488.53.31.0.0E.M9 T488.53.31.0.0E.M11   T488.53.31.0.0E.M56   T488.53.31.0.0E.M57  T 488.53.31.0.0E.M58

T488.53.32.0.0E.M9 T488.53.32.0.0E.M11   T488.53.32.0.0E.M56   T488.53.32.0.0E.M57   T488.53.32.0.0E.M58

T488.53.33.0.0E.M9 T488.53.33.0.0E.M11   T488.53.33.0.0E.M56   T488.53.33.0.0E.M57   T488.53.33.0.0E.M58

气路板 T488.02  T488.03 T488.04 T488.05 T488.06 T488.07 T488.08 T488.09 4T88.410 空位板T488.0

464.32.0.1.M2 464.52.0.1.M2

464.32.0.12.M2 464.52.0.12.M2

464.32.0.0.M2 464.52.0.0.M2

464.53.31.0.0.M2  464.53.32.0.0.M2  464.53.33.0.0.M2

464/1.32.0.1.M2 464/1.52.0.1.M2

464/1.32.0.12.M2 464/1.52.0.12.M2

464/1.32.0.0.M2   464/1.52.0.0.M2

464/1.53.31.0.0.M2  464/1.53.32.0.0.M2   464/1.53.33.0.0.M2

T424.32.0.1.B04   T424.32.0.1.B05  T424.32.0.1.B09 T424.32.0.1.B56   T424.32.0.1.B57 T424.32.0.1.B58

T424.52.0.1.B04   T424.52.0.1.B05  T424.52.0.1.B09 T424.52.0.1.B56   T424.52.0.1.B57 T424.52.0.1.B58

T424.32.0.1.E.B04   T424.32.0.1.E.B05  T424.32.0.1.E.B09 T424.32.0.1.E.B56   T424.32.0.1.E.B57 T424.32.0.1.E.B58

T424.52.0.1.E.B04   T424.52.0.1.E.B05  T424.52.0.1.E.B09 T424.52.0.1.E.B56   T424.52.0.1.E.B57 T424.52.0.1.E.B58

T424.32.0.12.B04   T424.32.0.12.B05  T424.32.0.12.B09 T424.32.0.12.B56   T424.32.0.12.B57 T424.32.0.12.B58

T424.52.0.12.B04   T424.52.0.12.B05  T424.52.0.12.B09 T424.52.0.12.B56   T424/1.52.0.12.B57 T424.52.0.12.B58

T424.32.0.12.E.B04   T424.32.0.12.E.B05  T424.32.0.12.E.B09 T424.32.0.12.E.B56   T424.32.0.12.E.B57 T424.32.0.12.E.B58

T424.52.0.12.E.B04   T424.52.0.12.E.B05  T424.52.0.12.E.B09 T424.52.0.12.E.B56   T424.52.0.12.E.B57 T424.52.0.12.E.B58

T424.32.0.0.B04   T424.32.0.0.B05  T424.32.0.0.B09 T424.32.0.0.B56   T424.32.0.0.B57 T424.32.0.0.B58

T424.52.0.0.B04   T424.52.0.0.B05  T424.52.0.0.B09 T424.52.0.0.B56   T424.52.0.0.B57 T424.52.0.0.B58

T424.32.0.0.E.B04   T424.32.0.0.E.B05  T424.32.0.0.E.B09 T424.32.0.0.E.B56   T424.32.0.0.B57 T424.32.0.0.E.B58

T424.52.0.0.E.B04   T424.52.0.0.E.B05  T424.52.0.0.E.B09 T424.52.0.0.E.B56   T424.52.0.0.E.B57 T424.52.0.0.E.B58

T424.53.31.0.0.B04   T424.53.31.0.0.B05  T424.53.31.0.0.B09 T424.53.31.0.0.B56   T424.53.31.0.0.B57  T424.53.31.0.0.B58

T424.53.32.0.0.B04   T424.53.32.0.0.B05  T424.53.32.0.0.B09 T424.53.32.0.0.B56   T424.53.32.0.0.B57  T424.53.32.0.0.B58

T424.53.33.0.0.B04   T424.53.33.0.0.B05  T424.53.33.0.0.B09 T424.53.33.0.0.B56   T424.53.33.0.0.B57  T424.53.33.0.0.B58

T424.53.31.0.0.E.B04   T424.53.31.0.0.E.B05  T424.53.31.0.0.E.B09 T424.53.31.0.0.E.B56   T424.53.31.0.0.E.B57  T424.53.31.0.0.E.B58

T424.53.32.0.0.E.B04   T424.53.32.0.0.E.B05  T424.53.32.0.0.E.B09 T424.53.32.0.0.E.B56   T424.53.32.0.0.E.B57  T424.53.32.0.0.E.B58

T424.53.33.0.0.E.B04   T424.53.33.0.0.E.B05  T424.53.33.0.0.E.B09 T424.53.33.0.0.E.B56   T424.53.33.0.0.E.B57  T424.53.33.0.0.E.B58

452.32.0.1.M2  452.52.0.1.M2

452.32.0.12.M2  452.52.0.12.M2

452.32.0.0.M2  452.52.0.0.M2

452.53.31.0.0.M2  452.53.32.0.0.M2  452.53.33.0.0.M2

452/1.32.0.1.M2  452/1.52.0.1.M2

452/1.32.0.12.M2  452/1.52.0.12.M2

452/1.32.0.0.M2  452/1.52.0.0.M2

452/1.53.31.0.0.M2  452/1.53.32.0.0.M2  452/1.53.33.0.0.M2

412/2 .32.0.1.C.M2   412/2.32.0.1.A.M2  412/2.32.0.1.M2

412/2 .52.0.1.C.M2   412/2.52.0.1.A.M2  412/2.52.0.1.M2

412/2 .32.0.12.C.M2   412/2.32.0.12.A.M2  412/2.32.0.12.M2

412/2 .52.0.12.C.M2   412/2.52.0.12.A.M2  412/2.52.0.12.M2

412/2 .32.0.12/1.C.M2   412/2.32.0.12/1.A.M2  412/2.32.0.12/1.M2

412/2 .52.0.12/1.C.M2   412/2.52.0.12/1.A.M2  412/2.52.0.12/1.M2

412/2 .32.0.0.M2  412/2.52.0.0.M2

412/2 .53.31.0.0.M2   412/2 .53.32.0.0.M2  412/2 .53.33.0.0.M2

411.32.0.1.S   411.52.0.1.S

411.32.0.12.S   41 .52.0.12.S

41 .32.0.0.S   411.52.0.0.S

411.53.31.0.0.S   411.53.32.0.0.S  411.53.33.0.0.S
