PNEUMAX 300系列电磁阀,纽迈司305微型直动电磁阀

下载PDF格式的通用目录
产品详情

产品描述

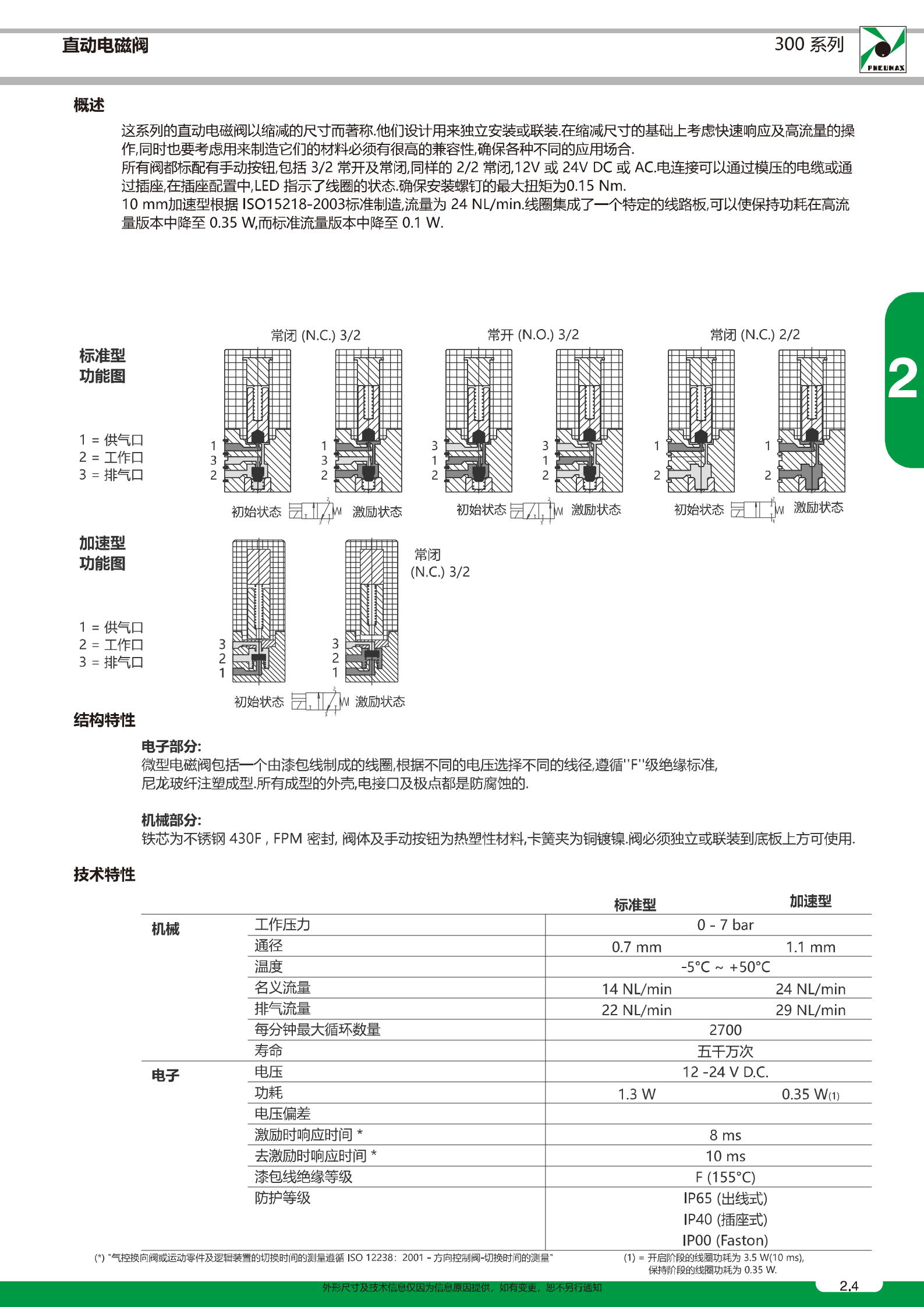

PNEUMAX 300系列是微型直动式电磁阀,属于纽迈司经典微型电控阀,无需先导气源,通电直接驱动阀芯动作,体积小巧、功耗低、响应极快。主要用作气动信号阀,既可以直接驱动小型执行元件,也可以作为先导阀去驱动400系列等大流量主阀。机能包含2/2、3/2(常闭NC/常开NO),适配真空、压缩空气回路,可单体底座安装或汇流板集成,是小信号控制、真空回路的优选微型阀。

技术参数

l 接口规格:G1/8",M5螺纹底座两种

l 型号代码:305系列为主(305.M1、305.M58等)

l 阀芯形式:直动式衔铁结构

l 通径:DN1.1mm

l 流量:6bar、Δp=1bar,35 Nl/min

l 工作压力:0~10 bar,支持真空工况

l 介质:过滤压缩空气、真空;无油干燥气源更佳

l 温度范围:-5℃ ~ +50℃

l 阀体材质:压铸铝合金

l 铁芯:黄铜

l 密封件:标准NBR,可选FKM氟橡胶

l 线圈规格: M1:24VDC(1.3W低功耗) M58:230VAC 另有12VDC、110VAC可选

l 防护等级:IP54

l 电气接口:直插端子

l 工作制:100% ED 可持续长期通电

l 安装方式:独立底座、多联汇流板

l 重量:约25 g

l 响应时间:<15ms

l 最高动作频率:700次/分钟

l 可选:ATEX防爆线圈版本

l 应用场景

l 真空吸盘、真空发生器、真空检测回路

l 小型治具、检测设备、3C电子、仪器仪表气动信号控制

l 作为先导阀,驱动400、T400系列主电磁阀

l 纺织、包装设备微小气路切换、气流开关

l 空间紧凑,需要快速高频动作的微型气动系统

常用型号

305. M1.32.0.1(3/2常闭,24VDC,主流款)

306. 305.M1.32.1.1(3/2常开,24VDC)

307. 305.M58.32.0.1(3/2常闭,230VAC)

308. 305.M1.22.0.1(2/2常闭,24VDC)

309. X305.M1.32.0.1(ATEX防爆款)

选型对比

项目

300系列微型直动阀

T400-G1/8(T488)先导阀

400-G1/8(488/1)金属先导阀

驱动形式

直动式,不需要先导气

先导式,需要先导气源

先导式,需要先导气源

接口

G1/8 / M5

G1/8

G1/8

流量

35 Nl/min

620 Nl/min

620 Nl/min

功耗

很低(1.3W)

2W/3.8W

2W/3.8W

响应速度

极快

常规

常规

适用

真空、信号先导、微型气路

小型气缸、常规换向

小型气缸、粉尘冲击工况
